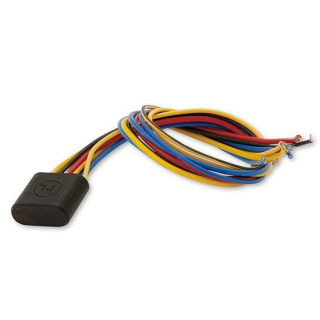

HIGHSIDER Elektronisches zwei Kanal Relais 6-14V, 208-111
HIGHSIDER Elektronisches zwei Kanal Relais 6-14V
(Noch mehr Funktionen als der Vorgänger HIGHSIDER Plus - Minus Konverter CB3)
Es ist möglich die gewünschte Funktion sowohl über Plus als auch über Minus zu steuern.
Ein elektronisches, zweifaches Relais mit Eingängen für alle gängigen Taster oder Schalter.
Wird einer der beiden Eingänge über einen Schalter auf Masse oder Plus gelegt, so wird der zugehörige 12 V Ausgange eingeschaltet.
Dabei können die Ausgänge Leitungen bis 40 W im Dauerbetrieb versorgen.
Typische Stromverbraucher, die über nicht rastende Taster bedient werden (z.B. Hupe, Abblendlicht, Fernlicht usw.) können mit dem HIGHSIDER zwei Kanal-Relais angesteuert werden.
Die Verwendung des Relais anstelle einer direkten Verbindung des Verbrauchers mit dem Schalter, ermöglicht den Einsatz von kleinsten Kabelquerschnitten und Tastern mit geringen Stromwerten.
Beispiel 1 :
Du möchtest einen kleinen Taster mit einem geringen Durchflussstrom nutzen, um zu Beispiel eine Hupe (hohe Stromaufnahme) zu schalten. Damit der Taster durch die normaler Weise anfallende Leistung nicht beschädigt wird, verwendest du einfach dieses Elektronische Relais.
Es ermöglicht dir Schalter oder Taster zu nutzen, um hohe Ströme zu schalten.
Beispiel 2:
Bei einigen Motorrädern (z.B. INDIAN) wird das Blinker-Signal Masse getaktet.
Das heißt: Mit Hilfe des elektronischen Zweikanal-Relais kannst du nun das Masse getaktete Blinker Signal auf Plus wandeln. Somit können alle Blinker, Blinker/Rücklicht-Kombinationen oder Blinker/Positionsleuchten weiterhin verwendet werden.
(Für die Umrüstung auf eine Blinker/Rücklichtkombination (z.B. 254-540) benötigst du 1 x das elektronische Relais für dein Fahrzeug)
Produktvorteile:
- Extrem dünne Kabelquerschnitte für den Anschluss der Taster
- Verwendung von Schaltern für niedrige Ströme trotz Verbraucher mit hohen Strömen
- Verlängerung der Lebensdauer von Schaltern
- 2 unabhängige Kanäle
- Sehr kleine Abmessungen und geringes Gewicht
- Vollständig versiegeltes Produkt (wasserdicht)
- Kleiner und flexibler als teure mehrkanalige Schaltboxen
- Schutz gegen alle möglichen Fehler bei der Verkabelung
- Flexibler als - ALL IN ONE SMART BOXES -
Maße:
Breite: 17 mm
Tiefe: 9,5 mm
Höhe: 17 mm
Gewicht: 9 g
Anschlüsse:
Rot (dick) = Zündungsplus 12V (+)
Gelb (dick) = Arbeitsausgang CH2 (+)
Blau (dick) = Arbeitsausgang CH1 (+)
Gelb (dünn) = Ansteuerung Plus Signal CH2
Blau (dünn) = Ansteuerung Plus Signal CH1
Gelb/Schwarz (dünn) = Ansteuerung Minus Signal CH2
Blau/Schwarz (dünn) = Ansteuerung Minus Signal CH1
Maximale Leistung: 40 Watt
Lieferumfang: 1 Stück
HIGHSIDER Electronic two channel relay 6-14V
(Even more functions than the predecessor HIGHSIDER Plus - Minus Converter CB3)
It is possible to select the desired function via both Plus andto be controlled via minus.
One electronic, dual relay with inputs for all common buttons or switches.
One of the two inputs can be switched to ground or plusthe corresponding 12 V output is switched on.
The outputs can supply lines up to 40 W in continuous operation.
Typical power consumers, which can be switched on and off via non-locking pushbuttons(e.g. horn, low beam, high beam, etc.) two channel relays can be controlled with the HIGHSIDER.
Using the relay instead of a direct connection of the consumerwith the switch, allows the use of smallest cable cross sections and buttons with low current values.
Example 1 :
You want to use a small pushbutton with a low flow ratefor example to switch a horn (high current consumption). To avoid damaging the button by the normal power consumption, simply use this electronicRelay.
It allows you to use switches or buttons to switch high currents.
Example 2:
On some motorcycles (e.g. INDIAN) the flasher signal ground is clocked.
That means: WithWith the help of the electronic two-channel relay, you can now convert the ground flasher signal to positive. Thus all turn signals, turn signal/tail light combinations or turn signal/position lights can becan still be used.
(For the conversion to a turn signal/tail light combination (e.g. 254-540) you need 1 x the electronic relay for your vehicle)
Product advantages:
- extremeThin cable cross-sections for connecting the buttons
- Use of switches for low currents despite consumers with high currents
- Extension of the service life of switches
- 2independent channels
- Very small dimensions and low weight
- Fully sealed product (waterproof)
- Smaller and more flexible than expensive multi-channel switch boxes
- Protection against allpossible wiring error
- More flexible than - ALL IN ONE SMART BOXES -
Dimensions:
Width: 17 mm
Depth: 9.5 mm
Height: 17 mm
Weight: 9 g
Connections:
Red (thick) = ignition plus 12V(+)
Yellow (thick) = Working output CH2 (+)
Blue (thick) = Working output CH1 (+)
Yellow (thin) = Control plus signal CH2
Blue (thin) = Control plus signal CH1
Yellow/Black (thin) =Control minus signal CH2
blue/black (thin) = control minus signal CH1
maximum power: 40 Watt
delivery scope: 1 piece
