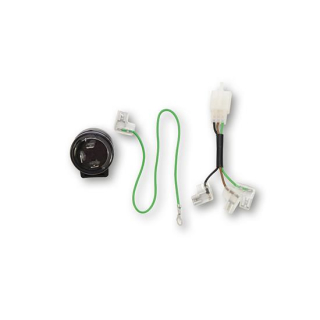

SHIN YO 3-Pin Universal Blinkrelais, 12V, 208-070
SHIN YO 3-Pin Universal Blinkrelais
Universal verwendbares Blinkrelais mit einstellbarer Blinkfrequenz. Mit diesem Relais ist es möglich, eine Blinkerkombination von LED und Glühlampe zu betreiben. Zudem ist eine Warnblinkfunktion gegeben.
Maße
Ø 37 mm
Höhe: 35 mm
Technische Daten und Anschlüsse
Spannung: 12 V
Lastaufnahme: min. 5 mA ~ max. 15 A
Verbraucher: min. 0,06 W ~ 180 W max.
49 B = Batterie (12V +) Eingang
31 G = Masse (-)
49a L = Licht (zum Blinkerschalter)
Das separate grüne Kabel auf G (31) und an Fzg. Massepunkt befestigen.
Für Fahrzeuge. mit 3-fach Stecker und 2 Pin-Belegung (49, 49a)
Für Fahrzeuge mit 3-fach Stecker und 3 Pin-Belegung (49, 49a, 31) das grüne Kabel am Adapterstecker verwenden (bitte prüfen, ob die Belegung korrekt ist).
Lieferumfang: 1Stück
Hinweis: Keine Funktion bei 6V !
Auszug StVO: Die Blinkfrequenz muß auf 1,5 Hz +/- 0,5 Hz (90 Impulse +/-30 Impulse in der Minute) eingestellt sein.
SHIN YO 3-Pin Universal flasher relay
Universally usable flasher relay with adjustable flashing frequency. With this relay it is possible to operate a flasher combination of LED and bulb. A warning flashing function is also provided.
Dimensions
Ø 37 mm
Height: 35 mm
Technical data and connections
Voltage: 12 V
Load absorption: min. 5 mA ~ max. 15 A
Consumers: min. 0.06 W ~ 180 W max.
49 B = Battery (12V +) Input
31 G = Ground (-)
49a L = Light (to indicator switch)
Fasten separate green cable to G (31) and vehicle ground point.
For vehicles with 3-way plug and 2 pin assignment (49, 49a)
For vehicles with 3-way plug and 3 pin assignment (49, 49a, 31) use the green cable on the adapter plug (please check if the assignment is correct).
scope of supply: 1 piece
Note: No function at 6V !
extract StVO: The flashing frequency must be set to 1.5 Hz +/- 0.5 Hz (90 pulses +/-30 pulses per minute).
