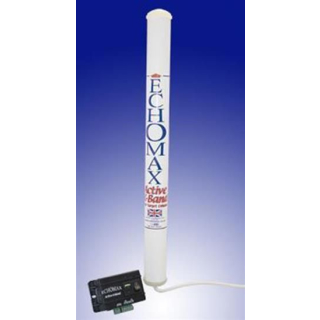

KategorieRadar Reflektor - aktiv - Aktive-XLindemannaktiver Radarreflektor "Active X", AM701Der Echomax Active-X Radarziel Verstärker nimmt X-Band Radarwellen (9,3 - 9,5GHz) auf und schickt sie in kürzester Zeit, auf gleicher Frequenz wieder verstärkt zurück an den Sender. Dies erhöht die Reichweite und Sichtbarkeit von kleinen Fahrzeugen erheblich. Der Effekt nimmt ab, je größer die Reflektionsfläche des Schiffes ist. Der Verstärker ist primär für kleine Schiffe gedacht, die ohne Radaranlage auskommen. Das Echosignal entspricht einer 25m Yacht. Kleine Schlauchboote können statt 1-2 Seemeilen bereits ab 8-10 Seemeilen oder mehr erkannt werden. Dies ist unter anderem abhängig vom Wetter, Signalqualität und Seegang. Komplett mit 24m Anschlusskabel.
| 0° Lage |
111,36 m² SPL (Stated Performance Level) |
| +/- 10° Lage |
78,96 m² SPL (Stated Performance Level) |
| +/- 20° Lage |
20,80 m² SPL (Stated Performance Level) |
| Arbeitsfrequenz |
X-Band (9.30 - 9.50 GHz) |
| Positionsgenauigkeit |
rund 1 Meter |
| Antennenkabel |
24m, 2-adrig, 0,5 mm², Gewicht 969g |
| Montagefuß-Aufnahme |
1" / 25,4mm 14NF Innengewinde |
| Maße Kontrollbox |
W92mm x H52mm x T38mm |
| Stromversorgung |
12V Gleichspannung, Polaritäts- und Überspannunggeschützt |
| Standby Stromaufnahme |
< 15 mA |
| Stromaufnahme Betrieb |
5 Radar in Reichweite ca. 23mA 10 Radar in Reichweite ca. 32 mA
|
The Echomax Active-X Radar target enhancer is designed to respond to interrogating X band radar (9,3 - 9,5GHz) and S band radar (2,9 - 3,1 GHz) by receiving a transmitted pulse and amplifying the pulse and re-transmitting the pulse back to the radar at the same frequency with minimum delay. Complete with 24m cable for 12V DC. Stand by consumption < 23 mA.
| 0° angle |
111,36 m² SPL (Stated Performance Level) |
6,26 m² SPL |
| +/- 10° angle |
78,96 m² SPL (Stated Performance Level) |
6,44 m² SPL |
| +/- 20° angle |
20,80 m² SPL (Stated Performance Level) |
5,36 m² SPL |
| Operating Frequency |
X-Band (9.30 - 9.50 GHz) S-Band (2,9 - 3,1 GHz)
|
| position accuracy |
approx. 1 Meter |
| Antenna cable |
24m, 2-core, 0,5 mm², weight 969g |
| Mounting socket |
1" / 25,4mm 14NF inside thread |
| measure control box |
W92mm x H51mm x D38mm |
| Currency |
12V DC, Polarity and overvoltage protected |
| Standby consumption |
< 23 mA |
| consumption in work |
X-Band Radar approx. 190 mA S-Band Radar approx. 155 mA
|
Artikelnummer: AM701
Maße:
###Active-X-Band###478###40,5###327 g *)
Aktive-X
Top-Qualität
LI: AM701
| Produkteigenschaft |
Wert |
| Artikelgewicht: |
1,71 kg
|
