ACEWELL | Analog DZM 6000rpm | Digital Tacho
Funktionsumfang

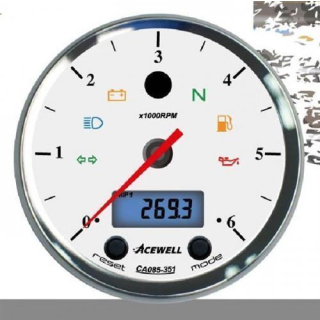

Der Acewell Motorrad Tachometer aus der ACE-CA085-X51 Serie ist ein Rundinstrument mit klassischer Nadel-Drehzahlanzeige und digitaler Geschwindigkeitsanzeige und weiteren Funktionen:
Achtung: wichtige Bemerkung zum digitalen Display bei der Drehzahlmesservariante!
Hier kann während der Fahrt die Anzeige durch betätigen der Reset oder Mode Taste nicht verändert werden, da der Gesetzgeber eine Anzeige der Geschwindigkeit immer vorsieht und auch ersichtlich sein muss, so dass die anderen Funktionen nur im Stillstand abgerufen werden können!
Wenn Sie diese Funktionen auch während der Fahrt nutzen wollen, sollten Sie die Geschwindigkeitsmesser Variante ACE-CA085153/213/263 bestellen, da hier dieses möglich wäre!
Weitere Funktionen:
- Nadel Drehzahlmesser mit Schaltblitz
- digitale Geschwindigkeitsanzeige bis 399,9 km/h
- Fahrzeit
- Betriebsstundenzähler
- Einstellbare Schaltwarnung mit LED-Anzeige
- 3 Hintergrundbeleuchtungen für das LCD Display einstellbar! (Rot, Grün, Blau)
- 6 LED Kontrollleuchten enthalten
- Spannungslose Speicherung aller Daten
- Bei ausgeschalteter Zündung wird Uhrzeit angezeigt
- Einstellbarer Radumfang für alle Radtypen: Einstellbereich 1-3999 mm Kilometer oder Meilen - Anzeige umschaltbar
- Abnahme der Geschwindigkeit vom Original Sensor möglich.
- Im Neuzustand ist der Gesamtkilometerstand die ersten 30 km frei einstellbar - danach nicht mehr
- Wartungs-Erinnerungsfunktion
- Extrem Wasser-, Vibrations- und Stoßfest (Schwingungen 8G, Stoß 100G getestet)
- E-Zertifiziert!
- ABE
Digitale Anzeige von:
- Tageskilometerzählern TRIP 1 + 2
- Gesamtkilometerstand
- Digitale Drehzahlanzeige bis 19.900 U/min
- Anzeige Durchschnitts- und Höchstgeschwindigkeit
- Anzeige Durchschnitts- und Höchstdrehzahl
- Temperatur - zusätzlich Speicherung erreichter maximal Temperatur
- Uhrzeit
- Voltmeter
- Fahrzeit
- Betriebsstundenzähler
- Einstellbare Schaltwarnung mit LED-Anzeige
Lieferumfang:
- Geschwindigkeitssensor mit Magnet
- Temperatursensor M10x1
- Befestigungsmaterial: besteht aus Y-Edelstahlhalter mit 2 Befestigungsschrauben und dem Kunststoffverschlußring schwarz Abbildung 2 u.3.
- Kabelsatz mit wasserdichten Steckern und Schrumpfschläuchen
- Deutsche Einbauanleitung mit Schaltplan
- ABE
Spezifikationen:
- Nadel-Drehzahlmesser 250-6.000-15.000 Umin * 250 Umin
- Digitaler Drehzahlmesser 10-19.900 Umin 10 Umin
- Schaltwarnung 100-19.900 Umin 100 Umin
- Geschwindigkeitsmesser 2,4-399,9 Km/h 0,1 Km/h ±1%
- Digitale Temperaturanzeige 1 +50°C - +180°C
- Max. Temperatur +50°C - +180°C
- Tageskilometer 1&2 0 - 9999,9 Km 0,1 Km ±0,1%
- Gesamtkilometer 0 - 999999 Km 1 km ±0,1%
- Höchstgeschwindigkeit 2,4-399,9 Km/h 0,1 Km/h
- Durchschnittsgeschwindigkeit 2,4-399,9 Km/h 0,1 Km/h
- Fahrzeit RT 0:00'00'' - 99:59'59'' 1 Sekunde ± PPM
- Gesamtzeit TT 0:00' - 9999:59' 1 Minute ±50PPM
- Uhrzeit 0:00'00'' - 23:59'59'' 1 Sekunde/1 Minute ±50PPM
- Voltmeter 8,0-25,0 Volt 0,1 Volt
- Versorgungsspannung: 12V Gleichspannung
- Drehzahlmesser-Eingangssignal CDI, Transistorzündung oder Zündspule
- Geschwindigkeitssensor: Reed- oder Hallsensor
- Temperatur-Sensor Thermo-Sensor M10x1,0
- Radumfangseinstellung: 1mm - 3999mm (1mm-Schritte)
- Betriebstemperatur: -20°C. - +80°C. (im Gehäuseinneren)
- Lagertemperatur: -30°C. - +90°C. (im Gehäuseinneren)
- *Nadeldrehzahlanzeige auswählbar !siehe Tabelle
Maße:
- Außen Durchmesser, Bohrung und Tiefe: 95,0 mm Ø, 85.0 mm Ø und 56.1mm
Alle Einstellwerte, Zeit- und Kilometerzähler bleiben im stromlosen Zustand erhalten mit Ausnahme der Uhr. Somit ist auch der Betrieb an batterielosen Motorrädern mit Gleichspannungsversorgung möglich. Betrieb der Uhr mit 9V Blockbatterie möglich.
Hinweis für BMW Kunden:
Für einen einfachen Umbau empfehlen wir noch folgende Artikel:
- SW10043 oder ACE-TA7 : elektronische Tachowelle für 2V Boxer
- SW10346 oder ACE-IVR03 Led Inverter, wird benötigt damit die Batterie geladen wird.
- SW10052 ACE-IHO Instrumentenhalter, für die Classic Serie wenn nötig.
Einbauhinweis: Bei den mitgelieferten Gummiunterlagen handelt es sich um Dämpfergummis! Bitte nicht zu fest anziehen, da sonst die dämpfende Wirkung verloren geht.
TACHO DIGITAL 399,9 KM/H | DZM ANALOG 6.000U/MIN | ZIFFERBLATT: WEISS | RING: CHROM | GEHÄUSE: SCHWARZ | E-GEPRÜFT
passende Fahrzeuge
HSM: ACE-CA085351ACW
| Produkteigenschaft |
Wert |
| Artikelgewicht: |
0,80 kg
|
| Sicherheitshinweise: |
Sicherheitshinweis (Anbauteile, Halter & Zubehör):
-
Befestigung: Vor Fahrtantritt alle Schraubverbindungen auf festen Sitz kontrollieren. Aufgrund von Motor- und Fahrbahnvibrationen wird die Verwendung von mittelfester Schraubensicherung dringend empfohlen.
-
Freigängigkeit: Sicherstellen, dass Anbauteile weder den Federweg noch den Lenkeinschlag oder die Bedienbarkeit von Brems-, Kupplungs- oder Fußhebeln einschränken.
-
Zulassungsvorschriften: Vorgeschriebene Sichtwinkel für Rückspiegel sowie Kennzeichenwinkel (Neigung maximal 30°) und Mindesthöhe über der Fahrbahn gemäß StVZO / ECE einhalten.
|
