ACEWELL | Analog Tacho 260 Km/h | Digital DZM
Funktionsumfang

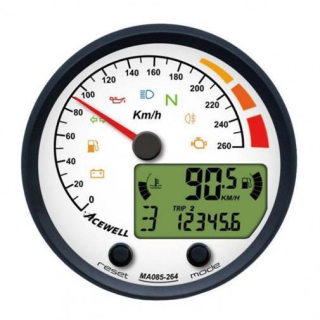

Der Acewell Motorrad Tachometer aus der ACE-MA085-214/264 Serie ist ein Rundinstrument mit Klassischer Nadel Geschwindigkeitsanzeige.
Weitere Funktionen:
- Nadel Geschwindigkeitsmesser mit Schaltblitz
- digitale Geschwindigkeitsanzeige bis 399,9 km/h
- Ganganzeige wird über Drehzahl und Geschwindigkeitsmesser abgenommen und kann über OFF Modus ab geschalten werden
- Schaltblitz mit 3 verschiedenen Farben
- Scrollfunktion der zweiten Display-Zeile von 1-20 Sekunden einstellbar oder OFF Modus
- 8 LED Kontrollleuchten
- Ganganzeige bis 8 Gänge, Neutral, Rückwärtsgang wie off Modus möglich
- 2 Temperaturanzeigen für Öl, Wasser oder Außentemperatur mit zusätzlicher Warn-LED Anzeige für Überhitzung - Sensoren inklusive!
- Digitale Drehzahlanzeige bis 19.900 U/min
- Balkentankanzeige einstellbar Widerstandsbereich von 0 bis zu 990 Ohm,oder OFF modus
- Batterieüberwachung von 11,0 bis 15,0 Volt einstellbar, meldet Über-/Unterversorgung
- Wartungs-Erinnerungsfunktion, kann in Stunden oder KM eingegeben werden
- Im Neuzustand ist der Gesamtkilometerstand die ersten 30 km frei einstellbar - danach nicht mehr
- Universal Radumfang Einstellbereich: 1-3999mm
- Abnahme der Geschwindigkeit vom Original Sensor möglich.
- Der Endbenutzer ist in der Lage, die Geschwindigkeitsanzeige mit oder ohne Komma Stelle anzuzeigen.
- Hintergrundfarbe vom Display in 3 Farben auswählbar. (Blau,Grün,Amber)
- Wasserresistent IP 67 sowie extrem Wasser-, Vibrations- und Stoßfest (Schwingungen 8G, Stoß 100G getestet)
- E-zertifiziert
- ABE
Digitale Anzeige von
- Tageskilometerzählern TRIP 1 + 2
- Gesamtkilometerstand
- Digitale Drehzahlanzeige bis 19.900 U/min
- Anzeige Durchschnitts- und Höchstgeschwindigkeit
- Anzeige Durchschnitts- und Höchstdrehzahl
- Temperatur - zusätzlich Speicherung erreichter maximal Temperatur
- Ganganzeige
- Tankanzeige
- Uhrzeit
- Voltmeter
- Fahrzeit
- Betriebsstundenzähler
- Einstellbare Schaltwarnung mit LED-Anzeige
Lieferumfang:
- Geschwindigkeitssensor mit Magnet
- Temperatursensor (P 1/8")
- Lufttemperaturfühler
- Befestigungsmaterial
- Kabelsatz mit wasserdichten Steckern und Schrumpfschläuchen
- Deutsche Einbauanleitung mit Schaltplan
- ABE
Spezifikationen:
- Nadel-Drehzahlmesser 250-6.000-15.000 Umin * 250 Umin
- Digitaler Drehzahlmesser 10-19.900 Umin 10 Umin
- Schaltwarnung 100-19.900 Umin 100 Umin
- Geschwindigkeitsmesser 2,4-399,9 Km/h 0,1 Km/h ±1%
- Digitale Temperaturanzeige T1 +50°C - +180°C
- Max. Temperatur +50°C - +180°C
- Balkentankanzeige +/- 0-990 Ohm oder off 7 Balken
- Tageskilometer 1&2 0 - 9999,9 Km 0,1 Km ±0,1%
- Gesamtkilometer 0 - 999999 Km 1 km ±0,1%
- Höchstgeschwindigkeit 2,4-399,9 Km/h 0,1 Km/h
- Durchschnittsgeschwindigkeit 2,4-399,9 Km/h 0,1 Km/h
- Fahrzeit RT 0:00'00'' - 99:59'59'' 1 Sekunde ± PPM
- Gesamtzeit TT 0:00' - 9999:59' 1 Minute ±50PPM
- Uhrzeit 0:00'00'' - 23:59'59'' 1 Sekunde/1 Minute ±50PPM
- Voltmeter 8,0-25,0 Volt 0,1 Volt
- Versorgungsspannung: 12V Gleichspannung
- Drehzahlmesser-Eingangssignal CDI, Transistorzündung oder Zündspule
- Geschwindigkeitssensor: Reed- oder Hallsensor
- Temperatur-Sensor Thermo-Sensor P 1/8"
- Radumfangseinstellung: 1mm - 3999mm (1mm-Schritte)
- Betriebstemperatur: -20°C. - +80°C. (im Gehäuseinneren)
- Lagertemperatur: -30°C. - +90°C. (im Gehäuseinneren)
- *Nadeldrehzahlanzeige auswählbar !siehe Tabelle
Maße:
- Außen Durchmesser, Bohrung und Tiefe: 95,0 mm Ø, 85.0 mm Ø und 56.1mm
Alle Einstellwerte, Zeit- und Kilometerzähler bleiben im stromlosen Zustand erhalten mit Ausnahme der Uhr. Somit ist auch der Betrieb an batterielosen Motorrädern mit Gleichspannungsversorgung möglich. Betrieb der Uhr mit 9V Blockbatterie möglich.
Hinweis für BMW Kunden:
Für einen einfachen Umbau empfehlen wir noch folgende Artikel:
- SW10043 oder ACE-TA7 : elektronische Tachowelle für 2V Boxer
- SW10346 oder ACE-IVR03 Led Inverter, wird benötigt damit die Batterie geladen wird.
- SW10052 ACE-IHO Instrumentenhalter, für die Classic Serie wenn nötig.
Einbauhinweis: Bei den mitgelieferten Gummiunterlagen handelt es sich um Dämpfergummis! Bitte nicht zu fest anziehen, da sonst die dämpfende Wirkung verloren geht.
TACHO ANALOG 260 KM/H | DZM DIGITAL 19.900 U/MIN | ZIFFERBLATT: WEISS | RING: SCHWARZ | GEHÄUSE: SCHWARZ | E-GEPRÜFT
passende Fahrzeuge
HSM: ACE-MA085264ASW
| Produkteigenschaft |
Wert |
| Artikelgewicht: |
0,10 kg
|
| Sicherheitshinweise: |
Sicherheitshinweis (Anbauteile, Halter & Zubehör):
-
Befestigung: Vor Fahrtantritt alle Schraubverbindungen auf festen Sitz kontrollieren. Aufgrund von Motor- und Fahrbahnvibrationen wird die Verwendung von mittelfester Schraubensicherung dringend empfohlen.
-
Freigängigkeit: Sicherstellen, dass Anbauteile weder den Federweg noch den Lenkeinschlag oder die Bedienbarkeit von Brems-, Kupplungs- oder Fußhebeln einschränken.
-
Zulassungsvorschriften: Vorgeschriebene Sichtwinkel für Rückspiegel sowie Kennzeichenwinkel (Neigung maximal 30°) und Mindesthöhe über der Fahrbahn gemäß StVZO / ECE einhalten.
|
