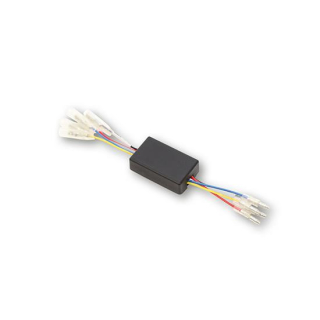

HIGHSIDER DRL CONTROL- BOX CB1, Schaltung Tagfahrlicht, 208-108
HIGHSIDER DRL CONTROL- BOX CB1
Tagfahrlicht Kontroll-Box für Fahrzeuge ohne Lichtschalter
Durch Verbauen der DRL CONTROL- BOX CB1 ist die korrekte Schaltung zwischen Tagfahrlicht und der Beleuchtung vorne am Fahrzeug gegeben. Laut Vorschrift muss das Tagfahrlicht so angeschlossen werden, dass es beim Anschalten des Hauptscheinwerfers automatisch ausgeht. Da bei Fahrzeugen ohne Lichtschalter der Hauptscheinwerfer immer an ist, wäre die Funktion des Tagfahrlicht nicht korrekt nutzbar. Die BOX ist für LED und herkömmliche Scheinwerfer geeignet und wird zwischen dem Hauptscheinwerfer mit integrierten oder separaten Tagfahrlicht und der Fahrzeugelektrik verbaut. Die Funktion des Parklichtes, dass man beim Abstellen des Fahrzeugs über das Zündschloss schaltet ist voll funktionsfähig.
Maßgeschneidert für dein Bike – das umfangreiche Zubehör von HIGHSIDER ist perfekt auf dein Motorrad zugeschnitten. Mit einem Höchstmaß an Qualität und Funktionalität kannst du dein Bike so ganz einfach nach deinen Wünschen gestalten.
Maße
Länge: 48 mm
Breite: 28 mm
Höhe: 14 mm
Belegung:
IN (Fahrzeugelektrik):
Gelb = Fernlicht (+)
Blau = Abblendlicht (+) AN / AUS Schalter zwischen
Weiß = Standlicht (+)
Rot = Zündung 15 (+)
Schwarz = Masse (-)
OUT (Scheinwerfer)
Gelb = Fernlicht (+)
Blau = Abblendlicht (+)
Schwarz = Masse (-)
An das Tagfahrlicht:
Weiß = Standlicht (+)
Rot = Tagfahrlicht (+)
Lieferumfang: 1 Stück
Optionales Zubehör:
Lichtschalter An/Aus
HINWEIS:
Es wird zusätzlich ein separater AN und AUS Schalter für die DRL CONTROL-BOX benötig (nicht im Lieferumfang enthalten).
Die hintere Schlussleuchte muss immer angeschaltet bleiben, d.h. auf Zündungs-Plus legen.
Sollte es mit diesem Produkt im Zusammenhang mit dem TYP 6 Scheinwerfer dazu kommen, dass dieser nach dem Starten des Motors kein Tagfahrlicht schaltet, bitte folgendermaßen vorgehen:
Verbauen des beiliegenden 120 Ohm Widerstands wie in Anleitung angegeben. Nun sollte der Scheinwerfer auch das Tagfahrlicht schalten.
Tipp:
Ein Montage Tutorial gibt es auf YouTube in unserem Kanal (HIGHSIDER Tipps &amp Tricks). Link:
youtube.com/watch?v=XC85w-0orc8
HIGHSIDER DRL CONTROL- BOX CB1
Daytime running light control box for vehicles without light switch
By installing the DRL CONTROL- BOX CB1 is the correct circuit between daytime running light and the front lighting on the vehicle given. According to the regulations, the daytime running lights must be connected in such a way that they switch off automatically when the main headlights are switched on. Since the main headlight is always on in vehicles without a light switch, the daytime running light function would not be usable correctly. The BOX is suitable for LED and conventional headlights and is installed between the main headlight with integrated or separate daytime running light and the vehicle's electrical system. The function of the parking light that is switched via the ignition lock when the vehicle is parked is fully functional.
Tailor-made for your bike - the extensive range of accessories from HIGHSIDER is perfectly tailored to your motorcycle. With a maximum of quality and functionality you can easily design your bike according to your wishes.
Dimensions
Length: 48 mm
Width: 28 mm
Height: 14 mm
Employment:
IN (vehicle electrics):
Yellow = high beam (+)
Blue = low beam (+) ON / OFF switch between
White = parking lights (+)
Red = ignition 15 (+)
Black = ground (-)
OUT (headlights)
Yellow = high beam (+)
Blue = low beam (+)
Black = ground (-)
To the daytime running lights:
White = parking light (+)
Red = daytime running light (+)
Scope of delivery: 1 piece
Optional accessories:
Light switch On/Off
NOTE:
A separate ON and OFF switch for the DRL CONTROL-BOX is also required (not included).
The rear tail light must always remain switched on, i.e. set to ignition plus.
If it should happen with this product in connection with the TYPE 6 headlight that this does not switch daytime running lights after starting the engine, please proceed as follows:
Install the enclosed 120 Ohm resistor as indicated in the instructions. Now the headlight should also switch the daytime running light.
Tip:
An assembly tutorial is available on YouTube in our channel (HIGHSIDER Tips & Tricks). Link:
youtube.com/watch?v=XC85w-0orc8
Produktmarke: HIGHSIDERmaterialgutachtenfarbegewicht: 0.0340gutachtenfahrzeugmarke: UNIVERSALfz_positionzahnanzahlkettengliederkettenlaengekettenteilungschraubenlaengeausfuehrung: Kontroll-Boxaussendurchmessergewindedurchmesserinnendurchmessernenndurchmesserbreite: 28.00hoehe: 14.00dickelaengetiefe: 48.00formfuellmengeglasgroessekapazitaetleuchtmittelverstellerfarbeverwendungvoltwattupselling: 222-500,222-501,222-502,240-044zubehoercrosssellinghoeherlegunganschlussbatteriehoehebatterietiefebefestigungbreitenbereichlochkreisschrauben
PW: 208-108
| Produkteigenschaft |
Wert |
| Artikelgewicht: |
0,01 kg
|
