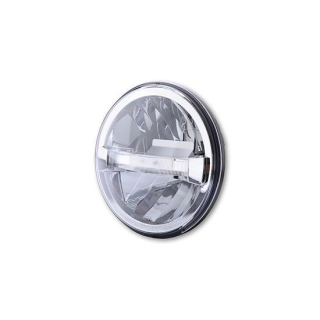

HIGHSIDER LED Hauptscheinwerfereinsatz Typ 4, DRL, 7 Zoll, 226-018
Dieser runde, verchromte Reflektor mit klarem Glas verfügt über eine Fern-, Abblend-, Stand- und Tagfahrlicht-Funktion. Dabei sind Tagfahr- und Positionslicht in einer mittigen Leiste verbaut, sodass optisch ein sehr schönes Lichtbild entsteht - das Abblendlicht leuchtet oberhalb der Leiste, das Fernlicht entsprechend unterhalb. Der Reflektor strahlt einen asymmetrischen - nur für den Rechtsverkehr zugelassenen - Lichtstrom aus, E-geprüft.
Unsere Highlights – gebe deinem Bike deinen unverwechselbaren Stil! Das ausgefallene Design und die perfekte Technologie der HIGHSIDER-Scheinwerfer-Serien macht dein Bike auf jeden Fall zu einem Highlight!
Maße:
Durchmesser A = 177 mm
Durchmesser GA = 168 mm
Durchmesser I = 160 mm
T = 61 mm
R = 10 mm
Anschlüsse:
Schwarzes Kabel = Masse (-)
Blaues Kabel = Abblendlicht (+), Leistungsaufnahme bei 12V: 1,8A, 22W
Gelbes Kabel = Fernlicht (+), Leistungsaufnahme bei12V: 1,3A, 13W
Schwarzes Kabel = Masse (-)
TFL:
Schwarzes Kabel = Masse (-)
Rotes Kabel = Tagfahrlicht (+), Leistungsaufnahme bei 12V: 1,2A, 14W
Weißes Kabel = Positionsleuchte (+), Leistungsaufnahme bei 12V: 0,2A, 2,4W
Lieferumfang: 1 Stück
Optional verfügbar:
Komplette HIGHSIDER-Scheinwerfer mit diesem Reflektor
• 7 Zoll LED-Scheinwerfer RENO TYP 4, chrom, Art.-Nr.:223-152
• 7 Zoll Scheinwerfer HD-STYLE, chrom, Art.-Nr.: 223-154
• 7 Zoll Scheinwerfer BRITISH-STYLE, chrom, Art.-Nr.: 223-156
Hinweis 1:
• Einsatz asymmetrisch, nur für Rechtsverkehr zugelassen.
• Der beiliegende 3-polige Standardstecker muss nach Reflektoreinbau vom Kunden montiert werden.
Ansicht auf Steckkontakte:
Fernlicht (gelb) = rechts
Abblendlicht (blau) = oben
Masse (schwarz) = links
Hinweis 2:
Das Tagfahrlicht kann auch an Fahrzeugen ohne Lichtschalter genutzt werden. Dazu werden z. B. folgende Komponenten benötigt:
Schalter: Art. Nr. 240-044
HIGHSIDER DRL CONTROL- BOX CB1 : Art. Nr. 208-108 (schaltet zwischen Abblendlicht und Tagfahrlicht)
This round, chrome-plated reflector with clear glass has a high beam, low beam, parking and daytime running light function. The daytime running light and position light are mounted in a central strip, so that a very beautiful optical image is created - the dipped beam lights up above the strip, the main beam light correspondingly below. The reflector emits an asymmetrical luminous flux - only approved for right-hand traffic -, E-examined.
Our highlights give your bike your unmistakable style! The unusual design and the perfect technology of the HIGHSIDER headlight series will definitely make your bike a highlight!
Dimensions:
Diameter A = 177 mm
Diameter GA = 168 mm
Diameter I = 160 mm
T = 61 mm
R = 10 mm
Connections:
Black cable = ground (-)
Blue cable = low beam (+), power consumption at 12V: 1.8A, 22W
Yellow cable = high beam (+), power consumption at12V: 1.3A, 13W
Black cable = ground (-)
TFL:
Black cable = ground (-)
Red cable = daytime running light (+), power consumption at 12V: 1.2A, 14W
White cable = position light (+), power consumption at 12V: 0,2A, 2,4W
scope of supply: 1 piece
Optionally available:
Complete HIGHSIDER spotlights with this reflector
7 inch LED spotlight RENO TYPE 4, chrome, Art.-No.:223-152
7 inch headlight HD-STYLE, chrome, Art.-Nr.: 223-154
7 inch headlight BRITISH-STYLE, chrome, Art.-No.: 223-156
Note 1:
Use asymmetrical, approved for right-hand traffic only.
The enclosed 3-pole standard plug must be installed by the customer after installing the reflector.
View of plug contacts:
Driving light (yellow) = right
Dipped beam (blue) = top
Ground (black) = left
Note 2:
Daytime running light can also be used on vehicles without light switch. The following components are required for this:
Switch: Art. Nr. 240-044
HIGHSIDER DRL CONTROL- BOX CB1 : Art. No. 208-108 (switches between low beam and daytime running light)
