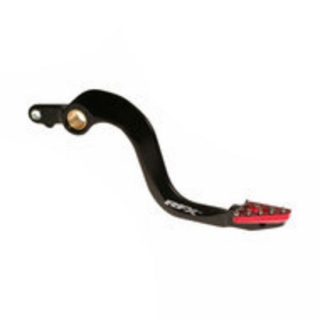

RFX Pro Series FT Hinterradbremshebel - Rot/Rot YAMAHA / YZ 250 (CG23) / YZ 250 / 2016 / OFFROAD / MX , 1110856002RFX Pro Series FT Hinterradbremshebel - Rot/Rot
Die Bremspedale der Serie RFX Pro sind gemäß den höchsten Ansprüchen entwickelt und getestet worden.
Die Bremspedale der Serie Pro sind aus Aluminium 7075-T6 gefertigt und verfügen über eine geschmiedete Welle wie das OEM-Teil. Die glatte Oberfläche der Welle trägt dazu bei, den mit einem geriffelten Design verbundenen Verschleiß zu reduzieren
Die flexiblen Spitzen der Serie Pro sind aus CNC-gefrästem Aluminium und verfügen über eine federbelastete, drehbare Spitze, die sich bei einem Aufprall, z. B. in einer Spurrille, dreht, um Schäden zu vermeiden. Die Spitze ist außerdem mit scharfen Zähnen versehen, die den Halt bei schlammigen Bedingungen verbessern.
Die flexiblen Spitzen der Serie Pro verfügen über einen Anschlag an der Drehspitze, der die Spitze bei einer Drehung von 90 Grad stoppt und so Schäden verhindert, die entstehen können, wenn sich die Spitze unter dem Kupplungsdeckel dreht
Die Bremspedale der Serie Pro verfügen außerdem über eine Kabelbremse, die verhindert, dass sich die Pedalwelle bei einem Aufprall verbiegt.
Eigenschaften:
- Neue massive Spitze aus Aluminiumbarren 7075-T6 , mit stromlinienförmigem Design
- Neue Verstellbarkeit mit 2 Positionen an der Spitze
- Neue optionale Version mit harteloxierter Spitze für die aktuellen Modelle erhältlich
- Neu konzipierter Bremshebel-Sicherungsdraht mit verstellbarer Klemme
- Neuer harteloxierter schwarzer Schaft zum Schutz vor Korrosion und zur Verschlieißreduzierung
- Lieferung komplett mit Lagern und Buchsen für ausgewählte Modelle
- Lasergeätztes Logo.
Montageanleitung:
- Notieren Sie sich zunächst, wo die Höhe der Pedalspitze im Verhältnis zur Fußraste liegt.
- Entfernen Sie den R-Clip oder Splint von der Rückseite der Bremsschraube, die sich hinter dem Rahmen befindet.
- Entfernen Sie die Schraube, mit der das Pedal am Rahmen befestigt ist.
- Lösen Sie die Rückholfeder vom Pedal und lassen Sie sie hängen.
- Drehen Sie das Pedal nach außen und legen Sie den Splint an der Rückseite des Pedalgleitstücks frei.
- Entfernen Sie diesen Splint und den Fixierdübel, das hintere Bremspedal lässt sich nun herausnehmen.
- Entfernen Sie die Öldichtungen vom alten Pedal, reinigen Sie sie und montieren Sie sie wieder am neuen Pedal.
- Reinigen Sie alle Teile mit einem Mehrzweck-Schmiermittel, z. B. maxima MPPL, und bereiten Sie sie auf den Wiedereinbau vor.
- Montieren Sie den Bremsgabelkopf, den Fixierstift und den Splint.
- Montieren Sie die Rückholfeder.
- Tragen Sie etwas wasserfestes Maxima-Fett auf die Schraube auf, richten Sie das Schraubenloch aus und montieren Sie die Schraube.
- Ziehen Sie die Gelenkschraube mit dem erforderlichen Drehmoment gemäß der Bedienungsanleitung an.
- Montierern Sie den R-Clip/Splint wieder an der Rückseite des Drehbolzen.
- Wenn das Pedal nun angebracht ist, stellen Sie die Pedalhöhe auf die richtige Position und das richtige Spiel ein, indem Sie die Mutter über dem Gabelkopf lösen und die Kolbenschraube je nach Bedarf nach innen oder außen drehen.
- Montieren Sie nun den Bremshebel-Sicherungsdraht.
- Japanische Modelle - Entfernen Sie die untere Motorbefestigungsmutter und die Unterlegscheibe, ersetzen Sie die alte Unterlegscheibe durch die neue Unterlegscheibe, die am Bremshebel-Sicherungsdraht befestigt ist.
- KTM Modelle- Entfernen Sie die neue Unterlegscheibe, die am Bremshebel-Sicherungsdraht befestigt ist, legen Sie diese beiseite, da sie bei der KTM nicht benötigt wird, legen Sie das Kabel um die untere Motorhalterung und stecken Sie es wieder in die Quetschverschraubung.
- Stellen Sie die richtige Spannung am Bremshebel-Sicherungsdraht ein und achten Sie darauf, dass das Pedal nach unten ausfahren kann.
- Crimpen Sie den Anschluss mit einer Zange zusammen und schneiden Sie überschüssiges Kabel ab
passende FahrzeugeHersteller / FZ Code / Typ / BJ / Kategorie / KategorieKTM / 125 SX / 125 SX / 2017 / OFFROAD / MX
KTM / 125 SX / 125 SX / 2018 / OFFROAD / MX
KTM / 125 SX / 125 SX / 2019 / OFFROAD / MX
KTM / 125 SX / 125 SX / 2020 / OFFROAD / MX
KTM / 125 SX / 125 SX / 2021 / OFFROAD / MX
KTM / 125 SX / 125 SX / 2022 / OFFROAD / MX
KTM / 150 SX / 150 SX / 2017 / OFFROAD / MX
KTM / 150 SX / 150 SX / 2018 / OFFROAD / MX
KTM / 150 SX / 150 SX / 2019 / OFFROAD / MX
KTM / 150 SX / 150 SX / 2020 / OFFROAD / MX
KTM / 150 SX / 150 SX / 2021 / OFFROAD / MX
KTM / 150 SX / 150 SX / 2022 / OFFROAD / MX
KTM / 250 SX / 250 SX / 2017 / OFFROAD / MX
KTM / 250 SX / 250 SX / 2018 / OFFROAD / MX
KTM / 250 SX / 250 SX / 2019 / OFFROAD / MX
KTM / 250 SX / 250 SX / 2020 / OFFROAD / MX
KTM / 250 SX / 250 SX / 2021 / OFFROAD / MX
KTM / 250 SX / 250 SX / 2022 / OFFROAD / MX
KTM / 250 SX-F / 250 SX-F / 2017 / OFFROAD / MX
KTM / 250 SX-F / 250 SX-F / 2018 / OFFROAD / MX
KTM / 250 SX-F / 250 SX-F / 2019 / OFFROAD / MX
KTM / 250 SX-F / 250 SX-F / 2020 / OFFROAD / MX
KTM / 250 SX-F / 250 SX-F / 2021 / OFFROAD / MX
KTM / 250 SX-F / 250 SX-F / 2022 / OFFROAD / MX
KTM / 350 SX-F / 350 SX-F / 2017 / OFFROAD / MX
KTM / 350 SX-F / 350 SX-F / 2018 / OFFROAD / MX
KTM / 350 SX-F / 350 SX-F / 2019 / OFFROAD / MX
KTM / 350 SX-F / 350 SX-F / 2020 / OFFROAD / MX
KTM / 350 SX-F / 350 SX-F / 2021 / OFFROAD / MX
KTM / 350 SX-F / 350 SX-F / 2022 / OFFROAD / MX
KTM / 450 SX-F / 450 SX-F / 2017 / OFFROAD / MX
KTM / 450 SX-F / 450 SX-F / 2018 / OFFROAD / MX
KTM / 450 SX-F / 450 SX-F / 2019 / OFFROAD / MX
KTM / 450 SX-F / 450 SX-F / 2020 / OFFROAD / MX
KTM / 450 SX-F / 450 SX-F / 2021 / OFFROAD / MX
KTM / 450 SX-F / 450 SX-F / 2022 / OFFROAD / MX
KTM / 450 EXC-F SIX DAYS / 450 EXC-F / 2017 / OFFROAD / ENDURO
KTM / 450 EXC-F SIX DAYS / 450 EXC-F / 2018 / OFFROAD / ENDURO
KTM / 450 EXC-F SIX DAYS / 450 EXC-F / 2019 / OFFROAD / ENDURO
KTM / 450 EXC-F SIX DAYS / 450 EXC-F / 2020 / OFFROAD / ENDURO
KTM / 450 EXC-F SIX DAYS / 450 EXC-F / 2021 / OFFROAD / ENDURO
KTM / 450 EXC-F SIX DAYS / 450 EXC-F / 2022 / OFFROAD / ENDURO
KTM / 450 EXC-F SIX DAYS / 450 EXC-F / 2023 / OFFROAD / ENDURO
KTM / 450 EXC-F / 450 EXC-F / 2017 / OFFROAD / ENDURO
KTM / 450 EXC-F / 450 EXC-F / 2018 / OFFROAD / ENDURO
KTM / 450 EXC-F / 450 EXC-F / 2019 / OFFROAD / ENDURO
KTM / 450 EXC-F / 450 EXC-F / 2020 / OFFROAD / ENDURO
KTM / 450 EXC-F / 450 EXC-F / 2021 / OFFROAD / ENDURO
KTM / 450 EXC-F / 450 EXC-F / 2022 / OFFROAD / ENDURO
KTM / 450 EXC-F / 450 EXC-F / 2023 / OFFROAD / ENDURO
HUSQVARNA / TC 125 / TC 125 / 2017 / OFFROAD / MX
HUSQVARNA / TC 125 / TC 125 / 2018 / OFFROAD / MX
HUSQVARNA / TC 125 / TC 125 / 2019 / OFFROAD / MX
HUSQVARNA / TC 125 / TC 125 / 2020 / OFFROAD / MX
HUSQVARNA / TC 125 / TC 125 / 2021 / OFFROAD / MX
HUSQVARNA / TC 125 / TC 125 / 2022 / OFFROAD / MX
HUSQVARNA / TX 125 / TX 125 / 2017 / OFFROAD / ENDURO
HUSQVARNA / TE 150 / TE 150 / 2017 / OFFROAD / ENDURO
HUSQVARNA / FC 250 / FC 250 / 2017 / OFFROAD / MX
HUSQVARNA / FC 250 / FC 250 / 2018 / OFFROAD / MX
HUSQVARNA / FC 250 / FC 250 / 2019 / OFFROAD / MX
HUSQVARNA / FC 250 / FC 250 / 2020 / OFFROAD / MX
HUSQVARNA / FC 250 / FC 250 / 2021 / OFFROAD / MX
HUSQVARNA / FC 250 / FC 250 / 2022 / OFFROAD / MX
HUSQVARNA / FC 350 / FC 350 / 2017 / OFFROAD / MX
HUSQVARNA / FC 350 / FC 350 / 2018 / OFFROAD / MX
HUSQVARNA / FC 350 / FC 350 / 2019 / OFFROAD / MX
HUSQVARNA / FC 350 / FC 350 / 2020 / OFFROAD / MX
HUSQVARNA / FC 350 / FC 350 / 2021 / OFFROAD / MX
HUSQVARNA / FC 350 / FC 350 / 2022 / OFFROAD / MX
HUSQVARNA / FC 450 / FC 450 / 2017 / OFFROAD / MX
HUSQVARNA / FC 450 / FC 450 / 2018 / OFFROAD / MX
HUSQVARNA / FC 450 / FC 450 / 2019 / OFFROAD / MX
HUSQVARNA / FC 450 / FC 450 / 2020 / OFFROAD / MX
HUSQVARNA / FC 450 / FC 450 / 2021 / OFFROAD / MX
HUSQVARNA / FC 450 / FC 450 / 2022 / OFFROAD / MX
GAS GAS / MC 125 / MC 125 / 2021 / OFFROAD / MX
GAS GAS / MC 125 / MC 125 / 2022 / OFFROAD / MX
GAS GAS / MC 125 / MC 125 / 2023 / OFFROAD / MX
GAS GAS / MC 250 F / MC 250 F / 2021 / OFFROAD / MX
GAS GAS / MC 250 F / MC 250 F / 2022 / OFFROAD / MX
GAS GAS / MC 250 F / MC 250 F / 2023 / OFFROAD / MX
GAS GAS / MC 350 F / MC 350 F / 2023 / OFFROAD / MX
GAS GAS / MC 350 F / MC 350 F / 2022 / OFFROAD / MX
GAS GAS / MC 450 F / MC 450 F / 2021 / OFFROAD / MX
GAS GAS / MC 450 F / MC 450 F / 2022 / OFFROAD / MX
GAS GAS / MC 450 F / MC 450 F / 2023 / OFFROAD / MX
GAS GAS / MC 450 F TROY LEE DESIGNS / MC 450 F / 2023 / OFFROAD / MX
GAS GAS / MC 250 F FACTORY EDITION / MC 250 F / 2023 / OFFROAD / MX
GAS GAS / MC 450 F FACTORY EDITION / MC 450 F / 2023 / OFFROAD / MX
GAS GAS / MC 250 F FACTORY EDITION / MC 250 F / 2024 / OFFROAD / MX
GAS GAS / MC 250 F FACTORY EDITION / MC 250 F / 2025 / OFFROAD / MX
GAS GAS / MC 450 F FACTORY EDITION / MC 450 F / 2024 / OFFROAD / MX
GAS GAS / MC 450 F FACTORY EDITION / MC 450 F / 2025 / OFFROAD / MX
PW: 1110856002
| Produkteigenschaft |
Wert |
| Farbe: |
Silber |
| Produktart: |
Lenkerschalter / Taster |
| Hersteller: |
RFX |
| Lieferanten Nummer: |
FXKB2030055ST |
| Einbauposition: |
Lenker |
| OEM: |
1128593 |
| Produktserie: |
Race Series |
| Material: |
Schlagfester Kunststoff (ABS/PP) |
| Kraftradmarke: |
KTM |
| Kraftradmodell: |
200 EXC |
| Baujahr: |
2008 |
| Einsatzbereich: |
OFFROAD / ENDURO |
| Artikelgewicht: |
0,01 kg
|
| Sicherheitshinweise: |
Sicherheits-, Montage- & Justierhinweise für Hinterrad-Fußbremshebel: -
Sicherheitsrelevantes Kernbauteil & Fachpersonal-Pflicht: -
Der Fußbremshebel überträgt die Bremskraft auf den hinteren Hauptbremszylinder. Montage- oder Einstellfehler führen unmittelbar zum Ausfall der Bremswirkung oder zu lebensgefährlichen Radblockaden. -
Die Montage und Justierung darf ausschließlich durch eine qualifizierte Kfz-/Zweirad-Fachwerkstatt oder Fachpersonal mit fundierter Ausbildung an Bremsanlagen erfolgen. -
Zwingendes Leerweg-Maß / Schnüffelspiel einstellen (Lebensgefahr durch Radblockade): -
Nach der Höheneinstellung des Hebels muss an der Betätigungsstange zum Hauptbremszylinder zwingend ein freier Leerweg (Schnüffelspiel) von ca. 1 bis 2 mm vorhanden sein. -
Gefahr von Bremsenblockade: Ist kein Leerweg vorhanden, wird die Entlastungsbohrung (Schnüffelloch) im Bremszylinder dauerhaft verschlossen. Die sich bei Erwärmung ausdehnende Bremsflüssigkeit kann nicht entweichen, wodurch die Bremse während der Fahrt eigenständig Bremsdruck aufbaut, überhitzt und das Hinterrad schlagartig blockiert! -
Einstellschrauben und Kontermuttern an der Schubstange nach der Justierung vorschriftsmäßig festziehen. -
Einstellung des Bremslichtschalters (StVZO-Vorschrift): -
Nach jeder Montage oder Höhenverstellung des Hebels die Betätigungsfeder des mechanischen oder hydraulischen Bremslichtschalters neu justieren. -
Das Bremslicht muss zwingend aufleuchten, bevor eine spürbare Bremswirkung einsetzt, und muss beim Loslassen des Hebels sofort wieder erlöschen. -
Lagerung, Rückholfeder & Freigängigkeit: -
Lagerbolzen und Lagerbuchsen reinigen, auf leichtgängigen Lauf prüfen und mit temperaturbeständigem Fett schmieren. -
Befestigungsschraube mit dem vom Fahrzeughersteller vorgeschriebenen Drehmoment anziehen und mit Schraubensicherung (mittelfest) sichern. Der Hebel darf nach dem Festziehen kein axiales Klemmen aufweisen. -
Die Rückholfeder vorschriftsmäßig einhängen. Der Hebel muss aus jeder Betätigungsposition sofort und ohne Verzögerung selbsttätig an den oberen Endanschlag zurückschnellen. -
Sicherstellen, dass der Hebel über den gesamten Weg nirgends am Motordeckel, Kupplungsdeckel, Rahmen oder an der Fußraste schleift. -
Klappspitze & Fangseil (bei Offroad- und Sporthebeln): -
Bei Hebeln mit federbelasteter Klappspitze prüfen, dass die Klappmechanik leichtgängig ist und die Spitze selbsttätig in Arbeitsstellung zurückfedert. -
Sofern ein Sicherheits-Fangseil (Brake Snake) montiert wird, dieses so verlegen, dass es den vollen Betätigungsweg des Hebels nicht einschränkt, aber verhindert, dass sich Äste oder Steine zwischen Hebel und Rahmen verkeilen.
|
