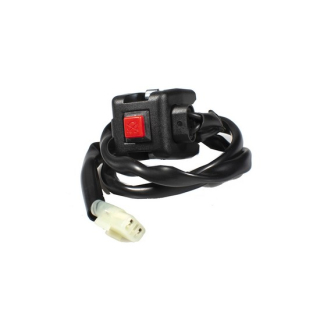

RFX Race Killschalter - OEM Replica KTM / 250 EXC SIX DAYS / 250 EXC / 2001 / OFFROAD / ENDURO , 1128601RFX Race Killschalter - OEM Replica
RFX Race Series Kill-Schalter sind ein exaktes OEM Ersatzteil.
Komplett mit den gleichen Kupplungen, Befestigungen, Steckern und exakten Kabellängen wie das Originalteil.
Erhältlich für eine Vielzahl von Motorrädern.
Merkmale:
- OEM-Ersatz
- Eignet sich für alle Originalstecker
- OEM Kabellänge
Einbauanleitung:
- Beginnen Sie mit der Entfernung des vorderen Nummernschildes.
- Schneiden Sie vorsichtig alle Kabelbinder durch, die die Start- und Stopp-Schalterkabel an den Stangen halten, schrauben Sie dann die Klemmen ab und lassen Sie diese herunterhängen.
- Suchen Sie den Stecker für den Schalter am Motorrad, dieser befindet sich oft in der Nähe des Spindelstocks am Fahrgestell, kann aber manchmal auch unter dem Tank sein.
- Lösen Sie den Stecker und entfernen Sie den Schalter, indem Sie sich die Kabelführung merken.
- Reinigen Sie den Stecker mit einem elektrischen Kontaktreiniger.
- Schrauben Sie den neuen Schalter in der gewünschten Position locker an den Lenker.
- Verlegen Sie die Drähte wie beim alten Schalter und klemmen Sie den Stecker zusammen.
- Prüfen Sie den freien Zug in den Kabeln, indem Sie den Lenker voll ausfahren und sicherstellen, dass die Drähte nicht zu stark ziehen, passen Sie sie gegebenenfalls an.
- Montieren Sie die Kabel mit Kabelbindern, wenn möglich, und verlegen Sie die Kabel auf der Rückseite der Stangen, um Schäden durch Schmutz zu vermeiden.
- Nummernschild neu montieren
RFX Race Ausschaltknopf - OEM Replica
passende FahrzeugeHersteller / FZ Code / Typ / BJ / Kategorie / KategorieYAMAHA / YZ 250 F (CG34) / YZ 250 F / 2014 / OFFROAD / MX
YAMAHA / YZ 250 F (CG34) / YZ 250 F / 2015 / OFFROAD / MX
YAMAHA / YZ 250 F (CG34) / YZ 250 F / 2016 / OFFROAD / MX
YAMAHA / YZ 250 F (CG39) / YZ 250 F / 2017 / OFFROAD / MX
YAMAHA / YZ 250 F (CG39) / YZ 250 F / 2018 / OFFROAD / MX
YAMAHA / YZ 250 FX / YZ 250 F / 2015 / OFFROAD / MX
YAMAHA / YZ 250 FX / YZ 250 F / 2016 / OFFROAD / MX
YAMAHA / YZ 250 FX / YZ 250 F / 2017 / OFFROAD / MX
YAMAHA / YZ 250 FX / YZ 250 F / 2018 / OFFROAD / MX
YAMAHA / YZ 250 FX / YZ 250 F / 2019 / OFFROAD / MX
YAMAHA / YZ 250 F (CG40) / YZ 250 F / 2019 / OFFROAD / MX
YAMAHA / YZ 250 F (CG40) / YZ 250 F / 2020 / OFFROAD / MX
YAMAHA / YZ 250 FX / YZ 250 F / 2020 / OFFROAD / MX
YAMAHA / YZ 250 F (CG40) / YZ 250 F / 2021 / OFFROAD / MX
YAMAHA / YZ 250 F / YZ 250 F / 2022 / OFFROAD / MX
YAMAHA / YZ 250 F / YZ 250 F / 2023 / OFFROAD / MX
YAMAHA / YZ 250 FX / YZ 250 F / 2021 / OFFROAD / MX
YAMAHA / YZ 250 FX / YZ 250 F / 2022 / OFFROAD / MX
YAMAHA / YZ 250 FX / YZ 250 F / 2023 / OFFROAD / MX
YAMAHA / YZ 450 F (CJ18) / YZ 450 F / 2014 / OFFROAD / MX
YAMAHA / YZ 450 F (CJ18) / YZ 450 F / 2015 / OFFROAD / MX
YAMAHA / YZ 450 F (CJ21) / YZ 450 F / 2016 / OFFROAD / MX
YAMAHA / YZ 450 F (CJ21) / YZ 450 F / 2017 / OFFROAD / MX
YAMAHA / YZ 450 F (CJ22) / YZ 450 F / 2018 / OFFROAD / MX
YAMAHA / YZ 450 FX / YZ 450 F / 2016 / OFFROAD / MX
YAMAHA / YZ 450 FX / YZ 450 F / 2017 / OFFROAD / MX
YAMAHA / YZ 450 FX / YZ 450 F / 2018 / OFFROAD / MX
YAMAHA / YZ 450 FX / YZ 450 F / 2019 / OFFROAD / MX
YAMAHA / YZ 450 F (CJ23) / YZ 450 F / 2019 / OFFROAD / MX
YAMAHA / YZ 450 F (CJ23) / YZ 450 F / 2020 / OFFROAD / MX
YAMAHA / YZ 450 FX / YZ 450 F / 2020 / OFFROAD / MX
YAMAHA / YZ 450 F (CJ23) / YZ 450 F / 2021 / OFFROAD / MX
YAMAHA / YZ 450 F / YZ 450 F / 2022 / OFFROAD / MX
YAMAHA / YZ 450 FX / YZ 450 F / 2021 / OFFROAD / MX
YAMAHA / YZ 450 FX / YZ 450 F / 2022 / OFFROAD / MX
YAMAHA / WR 250 F (RE25) / WR 250 / 2016 / OFFROAD / ENDURO
YAMAHA / WR 250 F (RE25) / WR 250 / 2017 / OFFROAD / ENDURO
YAMAHA / WR 250 F (RE25) / WR 250 / 2018 / OFFROAD / ENDURO
YAMAHA / WR 250 F ENDURO GP (RE25) / WR 250 / 2018 / OFFROAD / ENDURO
YAMAHA / WR 250 F (RE25) / WR 250 / 2019 / OFFROAD / ENDURO
YAMAHA / WR 250 F / WR 250 / 2020 / OFFROAD / ENDURO
YAMAHA / WR 250 F / WR 250 / 2021 / OFFROAD / ENDURO
YAMAHA / WR 250 F / WR 250 / 2022 / OFFROAD / ENDURO
YAMAHA / WR 250 F / WR 250 / 2023 / OFFROAD / ENDURO
YAMAHA / WR 250 F / WR 250 / 2024 / OFFROAD / ENDURO
YAMAHA / WR 450 F / WR 450 F / 2016 / OFFROAD / ENDURO
YAMAHA / WR 450 F / WR 450 F / 2017 / OFFROAD / ENDURO
YAMAHA / WR 450 F (RE45) / WR 450 F / 2018 / OFFROAD / ENDURO
YAMAHA / WR 450 F ENDURO GP (RE45) / WR 450 F / 2018 / OFFROAD / ENDURO
YAMAHA / WR 450 F (RE45) / WR 450 F / 2019 / OFFROAD / ENDURO
YAMAHA / WR 450 F (RE45) / WR 450 F / 2020 / OFFROAD / ENDURO
YAMAHA / WR 450 F / WR 450 F / 2021 / OFFROAD / ENDURO
YAMAHA / WR 450 F / WR 450 F / 2022 / OFFROAD / ENDURO
YAMAHA / WR 450 F / WR 450 F / 2023 / OFFROAD / ENDURO
FANTIC / XEF 250 / XEF 250 / 2022 / OFFROAD / ENDURO
FANTIC / XEF 250 / XEF 250 / 2023 / OFFROAD / ENDURO
FANTIC / XEF 250 / XEF 250 / 2024 / OFFROAD / ENDURO
FANTIC / XXF 250 / XXF 250 / 2022 / OFFROAD / MX
FANTIC / XXF 250 / XXF 250 / 2023 / OFFROAD / MX
FANTIC / XXF 250 / XXF 250 / 2024 / OFFROAD / MX
FANTIC / XEF 450 / XEF 450 / 2022 / OFFROAD / ENDURO
FANTIC / XEF 450 / XEF 450 / 2023 / OFFROAD / ENDURO
FANTIC / XEF 450 RALLY / XEF 450 / 2023 / OFFROAD / ENDURO
FANTIC / XEF 450 RALLY / XEF 450 / 2024 / OFFROAD / ENDURO
FANTIC / XEF 450 / XEF 450 / 2024 / OFFROAD / ENDURO
FANTIC / XXF 450 / XXF 450 / 2022 / OFFROAD / MX
PW: 1128601
| Produkteigenschaft |
Wert |
| Farbe: |
Titan / Anthrazit |
| Produktart: |
Fußrasten Paar |
| Hersteller: |
RFX |
| Lieferanten Nummer: |
FXFR 50400 GPTI |
| Einbauposition: |
Unten, Links & Rechts |
| OEM: |
1123326 |
| Produktserie: |
Factory Edition |
| Material: |
Luftfahrt-Titan Ti-6Al-4V |
| Kraftradmarke: |
KTM |
| Kraftradmodell: |
250 EXC-F |
| Baujahr: |
2010 |
| Einsatzbereich: |
OFFROAD / ENDURO |
| Artikelgewicht: |
0,01 kg
|
| Sicherheitshinweise: |
Sicherheits-, Montage- & Elektro-Anschlusshinweise für Lenkerschalter, Taster und Not-Aus-Schalter (Killschalter): -
Sicherheitsrelevantes Steuerorgan & Fachpersonal-Pflicht: -
Schalterarmaturen steuern elementare Funktionen wie Zündung, Anlasser und Beleuchtung. Ein fehlerhafter Anschluss kann zum plötzlichen Ausfall des Motors während der Fahrt oder zu Kabelbränden führen. -
Die Montage und elektrische Installation darf ausschließlich durch eine qualifizierte Kfz-/Zweirad-Fachwerkstatt oder Personen mit fundierter Fachkunde in Fahrzeugelektrik erfolgen. -
Vor Beginn aller Arbeiten an der Elektrik zwingend die Fahrzeugbatterie abklemmen (Minuspol), um Kurzschlüsse zu verhindern. -
Schaltleistung & zwingende Relaispflicht (Brandgefahr): -
Kompakte Lenkertaster und Mikroschalter (z. B. M-Switch) sind reine Signal- und Steuerschalter für geringe Ströme (häufig nur 0,1 bis maximal 1–2 Ampere belastbar). -
Niemals Großverbraucher direkt schalten: Verbraucher mit hoher Stromaufnahme (Anlasser, Scheinwerfer, Hupe etc.) dürfen keinesfalls direkt über den Taster geführt werden. Es muss zwingend ein passendes Lastrelais oder eine elektronische Steuerbox (z. B. Steuerrelais / Digital-Box) zwischengeschaltet werden. -
Bei Missachtung verschweißen die Schaltkontakte sofort oder brennen ab (akute Kurzschluss- und Fahrzeugbrandgefahr!). -
Schaltlogik beachten (Schließer / Öffner / Not-Aus-Funktion): -
Vor dem Anschluss prüfen, welches Schaltprinzip das Fahrzeug für die Zündunterbrechung (Kill) benötigt: -
Schließer (Normally Open / NO): Schließt den Stromkreis bei Betätigung gegen Masse (häufig bei klassischen CDI-/Magnetzündungen). -
Öffner (Normally Closed / NC): Unterbricht den Stromkreis bei Betätigung (häufig bei modernen ECU- und Batteriezündungen). -
Eine falsche Schalterwahl verhindert das Starten oder setzt die Not-Aus-Sicherheitsfunktion außer Kraft. -
Montage am Lenker & Kabelführung: -
Klemmung passend zum Lenkerdurchmesser (22 mm / 7/8" oder 25,4 mm / 1") wählen. Klemmschrauben vorsichtig anziehen – Schaltergehäuse aus Aluminium oder Kunststoff nicht verziehen oder quetschen. -
Vollständige Freigängigkeit prüfen: Der Schalter darf die freie Bewegung des Gasgriffs (Mindestabstand 2–3 mm einhalten!) sowie die Hebelwege von Bremse und Kupplung nicht behindern. -
Kabelstränge knickfrei und scheuergeschützt verlegen. Bei vollem Lenkeinschlag links und rechts dürfen die Kabel weder spannen noch zwischen Lenkanschlag und Rahmen gequetscht werden. -
Bei Innenlenker-Kabelführung: Bohrungen sorgfältig entgraten und Gummitüllen verwenden, um das Durchscheuern der Isolierung und Massekurzschlüsse zu verhindern. -
Funktionsprüfung vor Fahrtantritt (im Stand): -
Nach dem Anschließen alle Funktionen im Stand testen. -
Killschalter-Test: Motor im Leerlauf starten und den Not-Aus-Schalter/Knopf betätigen: Der Motor muss sofort, zuverlässig und ohne Verzögerung ausgehen. -
Den Test bei vollem Lenkeinschlag nach links und nach rechts wiederholen, um wackelfreie Kontakte und zugfreie Leitungen sicherzustellen.
|
