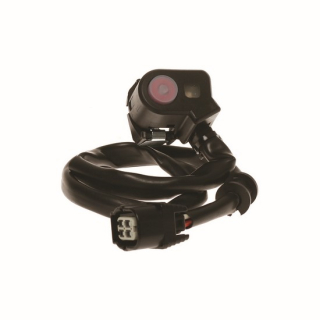

RFX Race Mapping Taste - OEM Replica KTM / 350 EXC-F SIX DAYS / 350 EXC-F / 2016 / OFFROAD / ENDURO , 1128605RFX Race Mapping Taste - OEM Replica
RFX Race Series Kartentasten sind ein exaktes OEM Ersatzteil. Komplett mit den gleichen Kupplungen, Befestigungen, Steckern und exakten Kabellängen wie das Originalteil.
Erhältlich für eine Vielzahl von Motorrädern.
- OEM-Ersatz
- Eignet sich für alle Originalstecker
- OEM Kabellänge
Einbauanleitung:
- Beginnen Sie mit der Entfernung des vorderen Nummernschildes.
- Schneiden Sie vorsichtig alle Kabelbinder durch, die die Start- und Stopp-Schalterkabel an den Stangen halten, schrauben Sie dann die Klemmen ab und lassen Sie diese herunterhängen.
- Suchen Sie den Stecker für den Schalter am Motorrad, dieser befindet sich oft in der Nähe des Spindelstocks am Fahrgestell, kann aber manchmal auch unter dem Tank sein.
- Lösen Sie den Stecker und entfernen Sie den Schalter, indem Sie sich die Kabelführung merken.
- Reinigen Sie den Stecker mit Kontaktreiniger wie Maxima Electrical Contact Cleaner.
- Bringen Sie den neuen Schalter in der gewünschten Position locker am Lenker an.
- Verlegen Sie die Drähte wie beim alten Schalter und klemmen Sie den Stecker zusammen.
- Prüfen Sie den freien Zug in den Kabeln, indem Sie den Lenker voll ausfahren und darauf achten, dass die Kabel nicht zu stark ziehen, ggf. nachjustieren.
- Mit Kabelbindern an den Kabeln befestigen, wenn möglich, die Kabel auf der Rückseite der Stangen positionieren, um Schäden durch Schmutz zu vermeiden.
- Montieren Sie Ihr Nummernschild neu.
passende FahrzeugeHersteller / FZ Code / Typ / BJ / Kategorie / KategorieYAMAHA / YZ 450 F (CJ22) / YZ 450 F / 2018 / OFFROAD / MX
YAMAHA / YZ 450 FX / YZ 450 F / 2018 / OFFROAD / MX
YAMAHA / YZ 450 FX / YZ 450 F / 2019 / OFFROAD / MX
YAMAHA / YZ 450 F (CJ23) / YZ 450 F / 2019 / OFFROAD / MX
PW: 1128605
| Produkteigenschaft |
Wert |
| Farbe: |
Titan / Anthrazit |
| Produktart: |
Fußrasten Paar |
| Hersteller: |
RFX |
| Lieferanten Nummer: |
FXFR50401GPTI |
| Einbauposition: |
Unten, Links & Rechts |
| OEM: |
1128432 |
| Produktserie: |
Factory Edition |
| Material: |
Luftfahrt-Titan Ti-6Al-4V |
| Kraftradmarke: |
KTM |
| Kraftradmodell: |
500 EXC-F |
| Baujahr: |
2021 |
| Einsatzbereich: |
OFFROAD / ENDURO |
| Artikelgewicht: |
0,01 kg
|
| Sicherheitshinweise: |
Sicherheits-, Montage- & Elektro-Anschlusshinweise für Lenkerschalter, Taster und Not-Aus-Schalter (Killschalter): -
Sicherheitsrelevantes Steuerorgan & Fachpersonal-Pflicht: -
Schalterarmaturen steuern elementare Funktionen wie Zündung, Anlasser und Beleuchtung. Ein fehlerhafter Anschluss kann zum plötzlichen Ausfall des Motors während der Fahrt oder zu Kabelbränden führen. -
Die Montage und elektrische Installation darf ausschließlich durch eine qualifizierte Kfz-/Zweirad-Fachwerkstatt oder Personen mit fundierter Fachkunde in Fahrzeugelektrik erfolgen. -
Vor Beginn aller Arbeiten an der Elektrik zwingend die Fahrzeugbatterie abklemmen (Minuspol), um Kurzschlüsse zu verhindern. -
Schaltleistung & zwingende Relaispflicht (Brandgefahr): -
Kompakte Lenkertaster und Mikroschalter (z. B. M-Switch) sind reine Signal- und Steuerschalter für geringe Ströme (häufig nur 0,1 bis maximal 1–2 Ampere belastbar). -
Niemals Großverbraucher direkt schalten: Verbraucher mit hoher Stromaufnahme (Anlasser, Scheinwerfer, Hupe etc.) dürfen keinesfalls direkt über den Taster geführt werden. Es muss zwingend ein passendes Lastrelais oder eine elektronische Steuerbox (z. B. Steuerrelais / Digital-Box) zwischengeschaltet werden. -
Bei Missachtung verschweißen die Schaltkontakte sofort oder brennen ab (akute Kurzschluss- und Fahrzeugbrandgefahr!). -
Schaltlogik beachten (Schließer / Öffner / Not-Aus-Funktion): -
Vor dem Anschluss prüfen, welches Schaltprinzip das Fahrzeug für die Zündunterbrechung (Kill) benötigt: -
Schließer (Normally Open / NO): Schließt den Stromkreis bei Betätigung gegen Masse (häufig bei klassischen CDI-/Magnetzündungen). -
Öffner (Normally Closed / NC): Unterbricht den Stromkreis bei Betätigung (häufig bei modernen ECU- und Batteriezündungen). -
Eine falsche Schalterwahl verhindert das Starten oder setzt die Not-Aus-Sicherheitsfunktion außer Kraft. -
Montage am Lenker & Kabelführung: -
Klemmung passend zum Lenkerdurchmesser (22 mm / 7/8" oder 25,4 mm / 1") wählen. Klemmschrauben vorsichtig anziehen – Schaltergehäuse aus Aluminium oder Kunststoff nicht verziehen oder quetschen. -
Vollständige Freigängigkeit prüfen: Der Schalter darf die freie Bewegung des Gasgriffs (Mindestabstand 2–3 mm einhalten!) sowie die Hebelwege von Bremse und Kupplung nicht behindern. -
Kabelstränge knickfrei und scheuergeschützt verlegen. Bei vollem Lenkeinschlag links und rechts dürfen die Kabel weder spannen noch zwischen Lenkanschlag und Rahmen gequetscht werden. -
Bei Innenlenker-Kabelführung: Bohrungen sorgfältig entgraten und Gummitüllen verwenden, um das Durchscheuern der Isolierung und Massekurzschlüsse zu verhindern. -
Funktionsprüfung vor Fahrtantritt (im Stand): -
Nach dem Anschließen alle Funktionen im Stand testen. -
Killschalter-Test: Motor im Leerlauf starten und den Not-Aus-Schalter/Knopf betätigen: Der Motor muss sofort, zuverlässig und ohne Verzögerung ausgehen. -
Den Test bei vollem Lenkeinschlag nach links und nach rechts wiederholen, um wackelfreie Kontakte und zugfreie Leitungen sicherzustellen.
|
