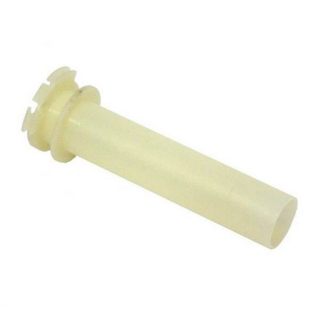

RFX Sport Series Kunststoff-Gasdrehhülse - weiß KTM / FREERIDE 350 / FREERIDE 350 / 2017 / OFFROAD / MX , 1110922001RFX Sport Series Kunststoff-Gasdrehhülse - weiß
.
Sport Drosselrohre
Drosselrohre der Serie RFX Sport sind ein exaktes Ersatzteil zu einem Bruchteil der Kosten von Originalteilen. Sie sind aus einem teflonbeschichteten Nylongewebe gefertigt, das für eine reibungslose Betätigung sorgt.
- Ersatz-Drosselklappenrohre für alle gängigen Off-Road-Bikes
- Verwendet das gleiche Nockenprofil wie das OEM-Teil für eine korrekte Drosselklappensteuerung
- Teflonbeschichtetes Nylongewebe sorgt für reibungslose Betätigung
- Verformt Stangen nicht wie Aluminiumrohre
- Offene Ausführung für die Verwendung von Aluminium-Handschutzvorrichtungen, falls erforderlich.
Montageanleitung
- Schieben Sie die Gummimanschette nach unten und demontieren Sie das Drosselklappengehäuse, entfernen Sie das alte Drosselklappenrohr und achten Sie dabei darauf, die Drosselklappenzüge nicht zu beschädigen.
- Entfernen Sie bei Bedarf vorsichtig den Griff des alten Drosselklappenrohrs.
- Überprüfen Sie die Kabel und das Gehäuse auf übermäßige Schäden oder Verschleiß, reinigen und schmieren Sie sie oder tauschen Sie sie bei Bedarf aus.
- Reinigen Sie den Lenker und untersuchen Sie ihn auf Beschädigungen an der Stelle, an der sich das alte Drosselklappenrohr auf dem Lenker gedreht hat, und tauschen Sie den Lenker aus, falls ein Grat vorhanden ist
- Schieben Sie das neue Drosselklappenrohr auf den Lenker und schmieren Sie es mit einem Gleitmittel, vorzugsweise Maxima MPPL (verwenden Sie kein Fett, da dieses Schmutz anzieht und die Drosselklappe nach kurzer Zeit verklebt).
- Montieren Sie den Gaszug und das Gehäuse wieder mit etwas Gleitmittel.
- Ziehen Sie das Drosselklappengehäuse in der richtigen Position am Lenker fest.
- Stellen Sie das Kabel Ihren Ansprüchen entsprechend ein (Spiel).
- Drehen Sie den Lenker in seine maximale Position, um die korrekte Funktion des Gaspedals und die richtige Kabelführung zu überprüfen.
- Schieben Sie die Gummimanschette wieder über das Gehäuse.
- Decken Sie das Loch am Ende des Griffs mit Isolierband ab (um zu verhindern, dass Klebstoff in den Drosselklappenstutzen eindringt) und tragen Sie eine kleine Menge RFX-Kleber auf das äußere Ende des Drosselklappenstutzens am Außendurchmesser auf.
- Tragen Sie eine kleine Menge RFX Griffkleber auf die Innenseite des neuen Griffs auf und schieben Sie ihn auf das Rohr.
- Drehen Sie den Griff in die richtige Position und lassen Sie den Klebstoff aushärten.
- Bringen Sie RFX-Sicherheitsdraht an, falls erforderlich.
- Nachdem der Kleber getrocknet ist, überprüfen Sie erneut die Funktion der Drosselklappe.
passende FahrzeugeHersteller / FZ Code / Typ / BJ / Kategorie / KategorieYAMAHA / YZ 85 (CB04) / YZ 85 / 2001 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2021 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2020 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2019 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2018 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2017 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2016 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2015 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2014 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2013 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2012 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2011 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2010 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2009 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2008 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2007 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2006 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2005 / OFFROAD / MX
YAMAHA / YZ 85 (CB04) / YZ 85 / 2002 / OFFROAD / MX
YAMAHA / YZ 85 (CB04) / YZ 85 / 2003 / OFFROAD / MX
YAMAHA / YZ 85 (CB07) / YZ 85 / 2004 / OFFROAD / MX
YAMAHA / YZ 85 (CB09) / YZ 85 / 2005 / OFFROAD / MX
YAMAHA / YZ 85 (CB09) / YZ 85 / 2006 / OFFROAD / MX
YAMAHA / YZ 85 (CB09) / YZ 85 / 2007 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2022 / OFFROAD / MX
YAMAHA / YZ 85 (CB09) / YZ 85 / 2008 / OFFROAD / MX
YAMAHA / YZ 85 (CB09) / YZ 85 / 2010 / OFFROAD / MX
YAMAHA / YZ 85 (CB09) / YZ 85 / 2011 / OFFROAD / MX
YAMAHA / YZ 85 (CB09) / YZ 85 / 2012 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB05) / YZ 85 / 2002 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB05) / YZ 85 / 2003 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB08) / YZ 85 / 2004 / OFFROAD / MX
YAMAHA / YZ 85 (CB09) / YZ 85 / 2009 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2023 / OFFROAD / MX
YAMAHA / YZ 85 / YZ 85 / 2024 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2024 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2025 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2026 / OFFROAD / MX
YAMAHA / YZ 85 / YZ 85 / 2026 / OFFROAD / MX
YAMAHA / YZ 85 / YZ 85 / 2025 / OFFROAD / MX
YAMAHA / YZ 85 / YZ 85 / 2027 / OFFROAD / MX
YAMAHA / YZ 85 LW BIG WHEELS 19/16 (CB10) / YZ 85 / 2027 / OFFROAD / MX
PW: 1110922001
| Produkteigenschaft |
Wert |
| Produktart: |
Schalthebel |
| Hersteller: |
RFX |
| Lieferanten Nummer: |
FXGP2010055GN |
| Einbauposition: |
Links, Unten |
| OEM: |
1110610001 |
| Produktserie: |
Race Series |
| Material: |
CNC-Aluminium 6061-T6, eloxiert |
| Kraftradmarke: |
YAMAHA |
| Kraftradmodell: |
YZ 250 |
| Baujahr: |
2003 |
| Einsatzbereich: |
OFFROAD / MX |
| Farbe: |
grün |
| Artikelgewicht: |
0,01 kg
|
| Sicherheitshinweise: |
Sicherheits-, Montage- & Funktionshinweise für Gasdrehhülsen und Gasdrehgriffe: -
Sicherheitsbauteil der Risikoklasse 1 (Lebensgefahr bei Fehlfunktion): Gasdrehgriffe regeln die Gemisch- und Leistungszufuhr. Die Montage und Justierung darf ausschließlich durch eine qualifizierte Zweirad-Fachwerkstatt oder Fachpersonal mit nachweislicher Fachkunde erfolgen. -
Selbsttätige Rückstellung (Zulassungsrecht nach StVZO / ECE): -
Der Gasdrehgriff muss nach dem Loslassen aus jedem Öffnungswinkel und in jeder Lenkerposition sofort, ruckfrei und selbsttätig in die Leerlaufstellung zurückschnellen. -
Jegliche mechanische Fixierung oder Rastung („Tempomat“-Klemmen ohne Notlöser) ist im Geltungsbereich der StVZO verboten. -
Montage & Freigängigkeit: -
Lenkerrohr im Klemm- und Drehbereich säubern und entfetten. Drehhülse und Gehäuse nur mit geeignetem Trockenschmiermittel (z. B. PTFE-Spray) behandeln – keine zähen Fette oder Öle verwenden, die Staub und Sand binden. -
Mindestabstände / Spaltmaße prüfen: -
Nach innen: Zwischen Griffhülse und Schaltergehäuse/Armatur muss ein Spalt von mindestens 1–2 mm verbleiben. -
Nach außen: Bei montierten Lenkerendgewichten, Handprotektoren oder Lenkerspiegeln muss zwingend ein Abstand von 2–3 mm zum äußeren Hülsenende vorhanden sein. Das Hülse darf niemals am Zubehör klemmen oder schleifen. -
Bei geschlossenen Griffgummis das äußere Ende sauber ausstanzen/ausschneiden, falls Lenkerenden montiert werden. -
Prüfung vor Fahrtantritt (im Stand): -
Lenker ganz nach links einschlagen, Gasgriff voll aufdrehen und loslassen: Er muss schlagartig zuschnappen. -
Denselben Test bei Mittelstellung und bei Vollanschlag rechts wiederholen. -
Ein vorgeschriebenes Seilzugspiel (Leerweg) von ca. 2–3 mm am Drehgriff sicherstellen. Zeigt der Gasgriff Verzögerungen beim Schließen oder verändert sich die Leerlaufdrehzahl beim Bewegen des Lenkers, darf das Motorrad keinesfalls gestartet oder gefahren werden.
|
